Hvad er en mekanisk kobling til HDPE-rør? Typer, valg og installation

Hvad er en mekanisk kobling til HDPE-rør?

Et vedligeholdelsesmandskab ankommer til en nedgravet HDPE-vandledning, der lækker i en våd rende. Der er ingen elektrofusionsmaskine, ingen generator og ikke nok plads til at flytte en tung butt fusion rig. Inden for en time skærer besætningen den beskadigede sektion ud, glider på en mekanisk kobling, spænder boltene og tryktester leddet. Det er hovedopgaven for en mekanisk kobling til HDPE-rør.

Det korte svar er dette: en mekanisk kobling til HDPE-rør er en ikke-fusionsforbindelsesanordning, der forbinder to rørender ved at klemme rundt om ydersiden af ​​røret. Den bruger en elastomer tætning, et stift hus og et mekanisk spændingselement såsom en boltet ring, gevindmøtrik eller kompressionssegment. HDPE-rørets overflade er ikke smeltet, og der kræves ingen elektrisk strøm til svejsning.

En mekanisk kobling skaber ikke en monolitisk rørvæg. I stedet skaber det en forseglet mekanisk samling, der overfører tryk gennem tætningen og overfører aksial kraft gennem friktion, gevind eller en positiv låseprofil. Denne sondring har betydning for trykklassificeringer, nedgravet installation og langsigtet vedligeholdelse.

Dette gør mekaniske koblinger værdifulde til reparationsarbejde, midlertidige bypass, overgangsforbindelser og situationer, hvor smeltesvejsning ikke er praktisk. De er ikke altid den billigste løsning til en lang ny pipeline, men de løser et andet sæt problemer.

Afsnittene nedenfor dækker de vigtigste koblingstyper, trykovervejelser, installationsprocedure, almindelige fejl og praktiske udvælgelseskriterier baseret på, hvad vi ser inde i vores egen HDPE-rør- og fittingsfabrik.

Sådan fungerer en mekanisk kobling på HDPE-rør

Enhver mekanisk kobling fungerer efter det samme grundlæggende princip: Radial kompression skaber en tætning, og koblingslegemet holder de to rørender på linje. Når installatøren spænder en møtrik eller et sæt bolte, skubber koblingen en eller flere elastomere pakninger mod ydervæggen af ​​HDPE-røret. Fordi HDPE er en termoplast, deformeres røroverfladen en smule under kompression, hvilket hjælper pakningen med at udfylde eventuelle overfladeujævnheder.

Styrken af ​​samlingen afhænger af tre faktorer: mængden af ​​radial kompression på tætningen, husets evne til at modstå udvidelse under tryk og mængden af ​​aksial tilbageholdelse mellem de to rørender.

En kritisk skelnen er behersket versus ikke-behersket. En fastholdt mekanisk kobling er designet til at modstå udtrækskræfter forårsaget af indre tryk, termisk sammentrækning eller jordbevægelse. En ikke-fastspændt kobling kan holde trykket i en kort test, men den kan glide af, hvis aksiale kræfter er høje. For nedgravede rør skal du altid kontrollere, om koblingen har en positiv gribemekanisme, eller om trykklodser er påkrævet.

Fordi HDPE-rør udvider sig og trækker sig sammen med temperaturændringer, skal den mekaniske koblingsdesign tillade små aksiale bevægelser, eller den omgivende installation skal begrænses. Dette er især vigtigt i overjordiske rør udsat for direkte sollys.

Hovedtyper af mekaniske koblinger til HDPE-rør

Mekaniske koblinger er ikke en enkelt produktfamilie. Der er mindst fire almindelige designs, der bruges på HDPE-rør: kompressionsmuffekoblinger, flangeforbindelser, gevindovergangsfittings og boltede splitmuffekoblinger. Hver har forskellig installationslogik, trykkapacitet og vedligeholdelsesadfærd.

Når du vælger en type, skal du starte med den forbindelse, du faktisk har brug for. Hvis du samler to almindelige HDPE-rørender, er en kompressionsmuffekobling den mest direkte løsning. Hvis du tilslutter en pumpeflange, skal du bruge en flangeadapter. Hvis du forbinder til en metalkomponent med gevind, skal du bruge en overgangsfitting med gevind.

Mekanisk kobling vs fusionssvejsning: nøgleforskelle

Fusionssvejsning skaber en permanent, monolitisk samling ved at smelte HDPE-molekyler sammen. En mekanisk kobling skaber en adskillelig samling ved at presse en elastomer mod røret. Fusion er generelt det første valg til nye nedgravede vand- og gasrørledninger. Mekanisk kobling er normalt det mere praktiske valg til reparationer, nødarbejde, overgange og installationer, hvor fusionsudstyr ikke kan bringes til stedet.

For rørledninger, hvor sammensmeltning er mulig, forbliver det den mest almindelige sammenføjningsmetode, fordi den ikke er afhængig af en elastomer, der kan ældes. Men fusion har reelle begrænsninger: den har brug for strøm, rene eller tørre overflader, uddannede operatører og nok plads omkring røret. Mekaniske koblinger er bevidst designet til de situationer, hvor disse forhold ikke eksisterer.

Det er værd at sammenligne selve fusionsmetoderne, før du vælger et fuldt svejseprogram. Vores socket fusion versus butt fusion sammenligning forklarer, hvor hver proces passer ind i et rigtigt pipeline-projekt.

Hvor mekaniske koblinger er det foretrukne valg

Mekaniske koblinger er ikke en erstatning for al smeltesvejsning. De er en foretrukken løsning under et specifikt sæt forhold: nødreparation, midlertidig bypass, overgang til blandet materiale, installation med begrænset plads og forbindelser til flangeudstyr.

Mekaniske koblinger er almindelige i kommunal vandforsyning, kunstvandingsnetværk, minedriftsgylleledninger, industrielle procesrør og marine applikationer. Bygningstjenester anvender også mekaniske samlingstyper til HDPE-dræn- og sifonsystemer, især hvor adgangen til smeltesvejsning er begrænset.

Trykklassificeringer og tekniske grænser

Korrekt udvalgte mekaniske koblinger kan klare samme nominelle trykklasse som selve HDPE-røret. Den praktiske grænse er ikke kun tætningen, men også koblingens modstand mod aksial udtrækning og temperaturrelaterede rørbevægelser.

Røret SDR påvirker den ydre diameter for en given nominel størrelse, men endnu vigtigere påvirker det vægstivheden og mængden af radial kompression, som røret kan acceptere. En kobling designet til SDR 11 kan også passe til SDR 17, fordi den ydre diameter er den samme, men pakningens kompressionsområde og grebsadfærd er anderledes. Kontroller altid det vægtykkelsesområde, der er angivet på koblingsetiketten.

Trykklassificeringen alene fortæller dig ikke, om koblingen er fastholdt. En ikke-fastspændt mekanisk kobling kan holde trykket i en statisk test, men alligevel mislykkes, når røret trækker sig sammen på grund af koldt vejr, eller når jordbevægelse trækker samlingen fra hinanden. Til nedgravede rørledninger skal du bruge en fastspændt kobling, et eksternt forankringssystem eller en trykblok.

Temperatur ændrer også den langsigtede adfærd af HDPE. Ved højere driftstemperaturer falder det tilladte arbejdstryk. Når systemet vil fungere over 20°C, skal du vælge en tykkere rørvæg og bekræfte, at pakningsmaterialet i den mekaniske kobling er klassificeret til væsketemperaturen. EPDM-pakninger er almindelige for vand, men er uforenelige med kulbrinter og nogle kemikalier.

Gevind- og kompressionsprodukter til mekaniske forbindelser

Fra vores eget produktionsprogram er de to mest relevante mekaniske forbindelsesfamilier HDPE gevindfittings og PE/PP kompressionsfittings. Disse er komplementære: gevindfittings anvendes, når tilslutningspunktet har et BSP- eller NPT-gevind, mens kompressionsfittings anvendes, når samlingen har behov for en simpel muffeforbindelse uden varme.

Som producent af rør og fittings bearbejder eller støber vi gevindene direkte ind i PE100-huset. Dette undgår at blande en separat metalindsats i den fugtede sektion, holder armaturet lettere og giver installatøren en ren gevindgeometri til tætning. Kompressionsfittings i PE/PP-serien arbejder med et lignende mekanisk princip: indsatsen placeres i rørenden, en hætte spændes, og en O-ring eller pakning komprimeres på rørvæggen.

Begge produktfamilier løser reelle installationsproblemer. En entreprenør, der forbinder en polyethylenledning til en rustfri stålpumpe, kan bruge en hangevindadapter på HDPE-siden og en standardgevindflange eller -union på udstyrssiden. Et vedligeholdelsesteam, der reparerer en lavtryksvandledning uden fusionsudstyr, kan bruge en PE/PP kompressionsfatning og afslutte arbejdet på få minutter.

HDPE hangevindadapter til korrosionsbestandige rørforbindelser Denne adapter forbinder HDPE-rør til metaludstyr med gevind, hvilket giver kemisk resistens og lækagesikker forsegling. Dens lette design forenkler installationen, hvilket gør den ideel til systemer med blandede materialer. Se produkt →

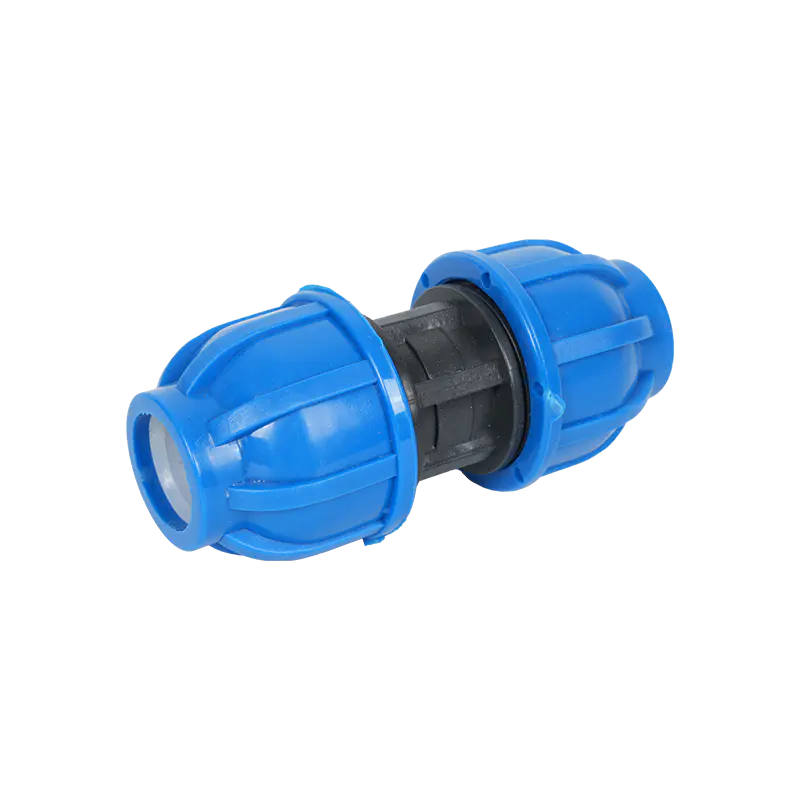

PE/PP kompressionsmuffe til værktøjsfri rørsamling Denne muffe forbinder rør med samme diameter uden svejsning eller varmesmeltning ved hjælp af en kompressionsmekanisme for en sikker, lækagesikker pasform. Velegnet til vand-, gas- og kunstvandingsapplikationer, hvor hurtige reparationer betyder noget. Se produkt →

Trin-for-trin installationsprocedure for mekaniske koblinger

Den hurtigste mekaniske koblingsinstallation fejler stadig, hvis rørforberedelsen er dårlig. Fordi en mekanisk tætning afhænger af kompression mod den udvendige overflade, skal rørenden skæres rent, affaset, ren og indsættes i den korrekte dybde.

1. Bekræft rørets ydre diameter, vægtykkelse og SDR, før du vælger kobling. Antag ikke, at den nominelle størrelse er nok.
2. Klip HDPE-røret firkantet ved hjælp af en rørskærer, håndsav med geringsboks eller hjulskærer. Undgå et groft spiralsnit, der vil beskadige pakningen.
3. Affas eller afgrat den udvendige kant af rørenden. En affasning på 15 til 30 grader hjælper røret med at glide ind i pakningen uden at rulle det ud af position.
4. Rengør den udvendige overflade af røret. Fjern mudder, fedt, løse PE-spåner og overfladefugt fra det område, der kommer i kontakt med pakningen.
5. Kontroller markeringen af ​​indføringsdybden på koblingshuset. Hvis der ikke er noget mærke, placeres de to rørender side om side og dybden måles inden montering.
6. Adskil koblingen nok til at skubbe huset, kompressionsringene og pakninger på røret i den rigtige rækkefølge.
7. Indsæt den første rørende i fuld dybde, og indsæt derefter den anden rørende, indtil begge er korrekt placeret inde i muffen.
8. Håndspænd boltene eller møtrikkerne jævnt, og brug derefter en momentnøgle til at stramme dem i et krydsmønster. Spænd aldrig den ene side helt til før den anden side.
9. Kontroller, at røret forbliver i samme retning, og at mellemrummet mellem rørenderne er jævnt. Et ensidigt mellemrum kan reducere tætningsydelsen.
10. Tryktest samlingen langsomt, følg systemets arbejdstryk. Hold øje med koblingen for utætheder under det indledende trykhold og igen efter termisk stabilisering.

Hvis koblingen bruger en drejningsmomentspecifikation, skal du følge den. Overspænding kan knuse PE-rørvæggen eller ekstrudere pakningen til en forkert position. Under tilspænding efterlader tætningen uforberedt til servicetryk. En momentnøgle er en lille investering sammenlignet med omkostningerne ved at grave en nedgravet samling op.

Almindelige fejl og indkøbsrisici

De fleste mekaniske koblingsfejl på HDPE-rør er ikke forårsaget af et dårligt koblingsdesign. De kommer fra forkert dimensionering, dårlig overfladeforberedelse, ujævn tilspænding eller brug af en ikke-fastspændt kobling på en rørledning, der har brug for aksial fastholdelse. Disse problemer kan undgås, når installatøren behandler en mekanisk samling som en præcisionssamling frem for en klemme.

Når du køber mekaniske koblinger fra en producent, skal du bede om det nøjagtige vægtykkelsesområde, drejningsmomentspecifikation, pakningssammensætning og tryktestcertifikat. En leverandør, der ikke kan besvare disse fire spørgsmål, giver dig ikke nok information til en sikker installation.

Tjekliste til valg af mekanisk kobling til HDPE-rør

En kort tjekliste hjælper ingeniørteams med at sammenligne tilbud uden at stole på mærkenavne eller vage beskrivelser. De samme spørgsmål bør besvares for hver mekanisk kobling, før den godkendes til et projekt.

• Rør OD og vægtykkelse: Tilpas koblingen til den nøjagtige PE-rørdimension, ikke kun DN.
• Trykklasse: Bekræft, at koblingstrykket svarer til eller overstiger det påkrævede arbejdstryk ved den aktuelle driftstemperatur.
• Slutbelastningsmodstand: Bestem, om koblingen er fastholdt, og om trykblokering stadig er nødvendig.
• Pakningskompatibilitet: Kontroller, at elastomeren er kompatibel med væske-, temperatur- og kemikalieeksponeringen.
• Plads til montering: Kontroller, at besætningen kan nå boltene eller møtrikkerne, og brug en momentnøgle rundt om det installerede rør.
• Inspektion og prøvning: Bekræft, at koblingsmærkningen, testoptegnelser og installationslitteratur er leveret med hver batch.
